Модель: Huawei ATR4518R12v07
Діапазон частот (МГц):
- 790 - 960
- 2 х (1695 - 2690)
790 - 862 824 - 894 880 - 960 1695 - 1990 1920 - 2200 2200 - 2490 2490 - 2690
- Частота антени: 790–862/880–960/1710–2690 МГц
- Горизонтальна ширина луча (°): 65°/65°/65°
- Потужність (дБі): 16.7i/17.5i/18.2i
- Електричний наклон вниз (°): 0-10/0-10/0-10
- Метод наклону: EasyRET
- Размер: 6*4,3-10

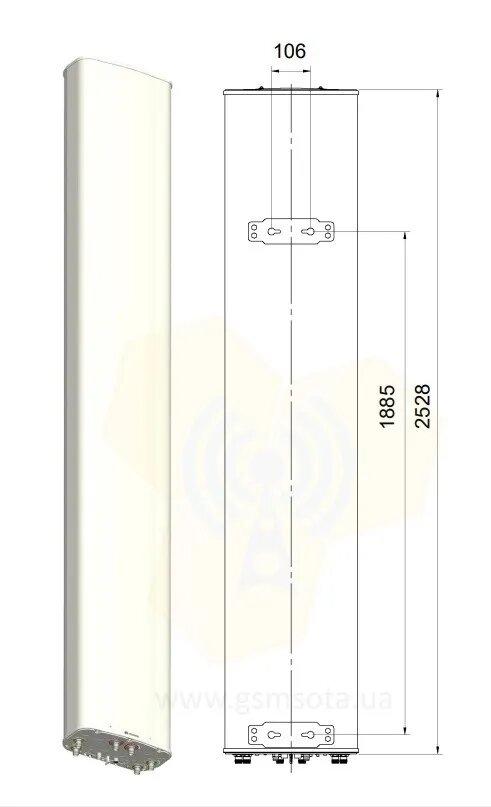

- Розмір (мм): 2528 * 349 * 166
Механічні властивості:
- Розміри антени (В x Ш x Г) (мм) 2528 x 349 x 166
- Розміри упаковки (В x Ш x Г) (мм) 2880 x 415 x 245
- Вага антени (кг) 27,4
- Вага затискачів (кг) 3,6 (2 шт.)
- Вага упаковки антени (кг) 43,1 (у комплекті затискачі)
- Підтримуваний діаметр щогли (мм) 50 - 115
- Матеріал обтічника Склопластик
- Колір обтічника Світло-сірий
- Робоча температура (℃) -40.. +65
- Вітрове навантаження (Н): Фронтальне: 920 (при 150 км/год) / Бокове: 305 (при 150 км/год) / Задня сторона: 955 (при 150 км/год)
- Макс. робоча швидкість вітру (км/год) 200
- Рятувальна швидкість вітру (км/год) 250
- Роз'єм 6 x 4,3-10 гніздо
- Положення роз'єму Нижнє
- Поляризація +45 °, -45 °
- Електричний нахил (°) 0 - 10, плавне регулювання, кожна смуга окремо
- Посилення (дБі)
- у середньому нахилі 16,7 16,8 17,1 17,5 17,8 18,0 18,2
- по всіх нахилах 16,6 ±0,4 16,8 ±0,5 17,0 ±0,5 17,4 ±0,5 17,6 ±0,5 17,9 ±0,5 18,0 ±0 ,5
- Придушення бічних пелюсток для першої сторони
- пелюстка над основним променем (дБ) > 17 > 17 > 17 > 16 > 16 > 16 > 16
- Ширина горизонтального променя 3 дБ (°) 65 ±2,0 64 ±2,0 62 ±4,1 65 ±4,8 62 ±3,7 60 ±4,3 60 ±4,5
- Вертикальна ширина променя 3 дБ (°) 8,6 ±0,5 8,2 ±0,5 7,6 ±0,5 7,1 ±0,5 6,5 ±0,5 5,8 ±0,4 5,3 ±0,2
- КРВ < 1,5
- Крос-полярна ізоляція (дБ) ≥ 28
- Міжсмугова розв'язка (дБ) ≥ 30 (790-960 // 1695-2690 МГц)
- ≥ 30 (1695–2690 // 1695–2690 МГц)
- Співвідношення спереду та ззаду, ±30° (дБ) > 25 > 25 > 25 > 25 > 25 > 25 > 25
- Кросполярне відношення (дБ) 0° > 18 > 18 > 18 > 18 > 18 > 18 > 18
- Макс. потужність на вхід (Вт) 500 (при температурі довкілля 50℃) 250 (при температурі довкілля 50℃)
- Інтермодуляція IM3 (дБн) ≤ -153 (2 x 43 дБм несучої)
- Імпеданс (Ом) 50
Заземлення Заземлення постійного струму
- Значення базуються на рекомендаціях NGMN щодо стандартів антен базових станцій (BASTA).
- Є електротехнічний опис у форматі XML.
